YAMAHA贴片机导轨和丝杠直接决定YAMAHA贴片机的传动速度和精度，是设备中价格可替换的最昂贵的机械部件，有效的保养不仅保证设备的精度和速度，同时可延长设备的使用寿命。YAMAHA贴片机导轨为滚珠直线导轨和丝杠为滚珠丝杠（如下图所示）。

       1、结构

        滑座(丝母)与导轨(丝杠)不直接接触，滚珠密闭在滑座(丝母)与导轨(丝杠)间的沟槽里。丝杠和导轨工作时，滚珠在滑座(丝母)与导轨(丝杠)间的沟槽里滚动，丝杠和导轨的磨擦完全是滚珠与滑座(丝母)和导轨(丝杠)沟槽的磨擦。那么丝杠和导轨的润滑实际就是滚珠与沟槽间的润滑。

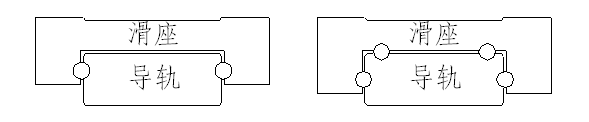

　　滚珠导轨结构型式

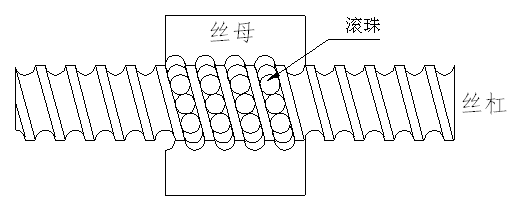

　　滚珠丝杠结构示意图

　　大多数的直线导轨和滚珠丝杠在滑座和丝母端部有注油油嘴，使用黄油枪可将润滑脂注入导轨和丝杠的内部。导轨和丝杠其他表面的润滑主要作用是防锈等

　　2、润滑保养步骤

　　（1）细心擦净导轨和丝杠表面的油污，特别是沟槽里的油污，YAMAHA贴片机注意导轨安装孔内的油污；

　　（2）用黄油枪嘴在注油油嘴往传动腔内部加油，直至内部污油完全被挤出。清除被挤出的污油（如滑座(丝母)上无注油油嘴则可省略）；

　　（3）用手指在丝杠(导轨)表面涂少许油脂，优先保证沟槽内；

　　（4）手推丝母(滑座)来回往复几次，确保油膜均匀；

　　（5）清除多余的油脂，暖机。

而导轨和丝杠保养目的主要是减少运转磨损。因此有效的润滑和日常卫生的保持尤为重要。
